O uso de reforço estrutural com fibras em tubos de concreto de seção circular, destinados à captação e condução de águas pluviais e esgoto sanitário, é regido pela ABNT NBR 8890. Porém, nem todo tipo de fibra de aço disponível no mercado é reconhecido por essa norma, e essa distinção tem impacto direto no comportamento estrutural do tubo, introduzindo efeito de tenacidade, característico de todo tubo reforçado com fibra de aço. Não se trata apenas de resistência mecânica, que também pode ser alcançada com os tubos simples (concreto simples e não armados), mas mudando a forma de seu desempenho e a segurança da obra.

A incorporação da fibra de aço na NBR 8890 não partiu de uma decisão arbitrária. Ela é resultado de estudo técnico específico:

• Em 2002, o Engenheiro Pedro Jorge Chama Neto, atual Presidente Executivo da ABTC – Associação Brasileira dos Fabricantes de Tubos de Concreto, apresentou dissertação de mestrado na Escola Politécnica da USP sobre o tema.
• Entre 2004 e 2005, Eng. Pedro, então gerente do departamento de obras e controle tecnológico da Sabesp, e o professor Antônio Domingos de Figueiredo, da Escola Politécnica da USP, desenvolveram estudo de viabilidade técnica de desempenho de tubos de concreto reforçados com fibra de aço.
• O estudo comprovou viabilidade apenas para a fibra metálica Tipo A (retilínea, com ancoragens nas extremidades), em diâmetros de até 1000 mm. Com base nesse resultado, em 2007a ABNT incluiu os tubos reforçados com fibra Tipo A no escopo de Norma de tubos, a NBR 8890, que, até então, não fazia nenhuma referência a essa possibilidade.

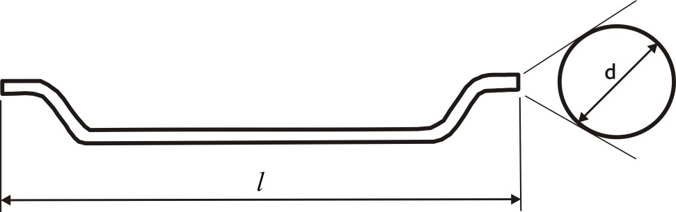

Fibra tipo A – RETILÍNEA COM ANCORAGENS NAS EXTREMIDADES

Situação identificada no mercado

Alguns fabricantes de tubos de concreto vêm utilizando outros tipos de fibra de aço, como por exemplo do Tipo C e Tipo R, não previstas pela ABNT NBR 8890.

Isso não se relaciona ao ensaio de compressão diametral, uma vez que até os tubos simples (não armados) já atendem dentro da norma. O ponto técnico é outro: aquele tipo de fibra que está fora do escopo normativo não contribui em nada com a resistência mecânica do tubo. Na prática, isso resulta em fornecimento de tubo:

• não normatizado quanto ao tipo de fibra empregado;
• com resistência mecânica inferior à do tubo simples convencional;
• comercializado a um preço superior, sem embasamento técnico que justifique o custo adicional;
• com potencial de ruptura frágil e brusca, a depender da quantidade de fibra incorporada, representando risco à segurança durante a fase de execução da obra, contrariando o que preconiza a NR12, que estabelece os requisitos mínimos de segurança para o trabalho com máquinas e equipamentos.

Requisito para uso de outros tipos de fibra

Para que qualquer fibra além do Tipo A seja empregada em tubos de concreto, é necessário que essa possibilidade seja formalmente incorporada à NBR 8890, mediante ensaios e estudos de desempenho equivalentes aos realizados em 2004/2005. Adicionalmente, o tipo de fibra deve atender integralmente aos requisitos da ABNT NBR 15530:2019 — Fibras de aço para concreto: Requisitos e métodos de ensaio.

Verificação recomendada na especificação e no recebimento

• Tipo de fibra de aço utilizado (deve ser Tipo A, conforme NBR 8890).
• Documentação técnica de conformidade com a NBR 15530.
• Relatório de ensaio de compressão diametral do lote fornecido.

Lembre-se: A adequação normativa do tipo de fibra é um critério técnico de aceitação na especificação e no recebimento de tubos de concreto reforçados com fibra de aço.

Se você chegou até aqui e quiser ter acesso ao estudo acadêmico mencionado nesse post, entre em contato com a Fermix em: marketingfermix@gmail.com, que enviaremos diretamente no seu e-mail, contendo:

Anexos: Dissertação de mestrado do Engº. Pedro Jorge Chama Neto, Análise de viabilidade técnica de tubos de concreto reforçado com fibras de aço, ABNT NBR 8890 e ABNT NBR 15530.

Eng. Alírio Brasil Gimenez

Diretor — Fermix Indústria e Comércio Ltda
