Galerias celulares de seção transversal retangular fechada, mais conhecidas como aduelas, são elementos rígidos de concreto e autoportantes. Geralmente são construídos no formato monolítico, onde parede e lajes se encontram de forma contínua, sem seccionamento da seção transversal.

Porém, em certas condições de instalação que demandam a aplicação de aduelas de grandes dimensões, esses elementos de concreto podem ser construídos no formato bipartido, para viabilidade e segurança de seu transporte da indústria até a obra.

Mas o que seria exatamente esse formato?

Aduelas bipartidas são muito parecidas com as aduelas de concreto comuns, a diferença é que possuem um seccionamento transversal (chamado de “rótula”) nas paredes laterais da peça que divide o elemento em dois módulos independentes e encaixáveis entre si: a peça inferior, que assume um formato de U, e a superior, com formato de U invertido.

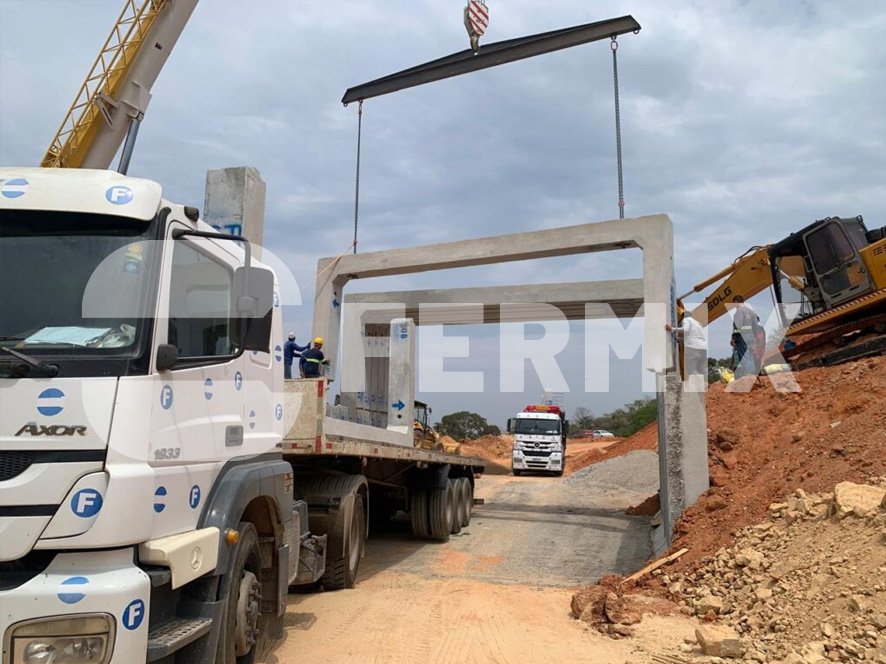

Na foto abaixo é possível visualizar esse seccionamento mais claramente.

As aduelas bipartidas vêm ganhando espaço em projetos de infraestrutura devido à sua versatilidade, praticidade construtiva e excelente desempenho estrutural. Essas peças permitem soluções inteligentes em situações onde outros elementos estruturais seriam inviáveis, como galerias de grandes extensões, locais de difícil acesso, ou terrenos onde não é possível fazer escavações profundas.

A opção por aduelas bipartidas minimiza possíveis dificuldades enfrentadas na fase de transporte e assentamento, pois cada um dos módulos (superior e inferior) são transportados, movimentados e assentados individualmente, e o encaixe entre eles é feito apenas no momento da instalação, após o módulo inferior já ter sido devidamente assentado na vala, ou fundo do aterro.

Além disso, a opção pelas aduelas bipartidas confere flexibilidade ao projeto, permitindo adaptações geométricas, reforços localizados e integração com estruturas pré-existentes.

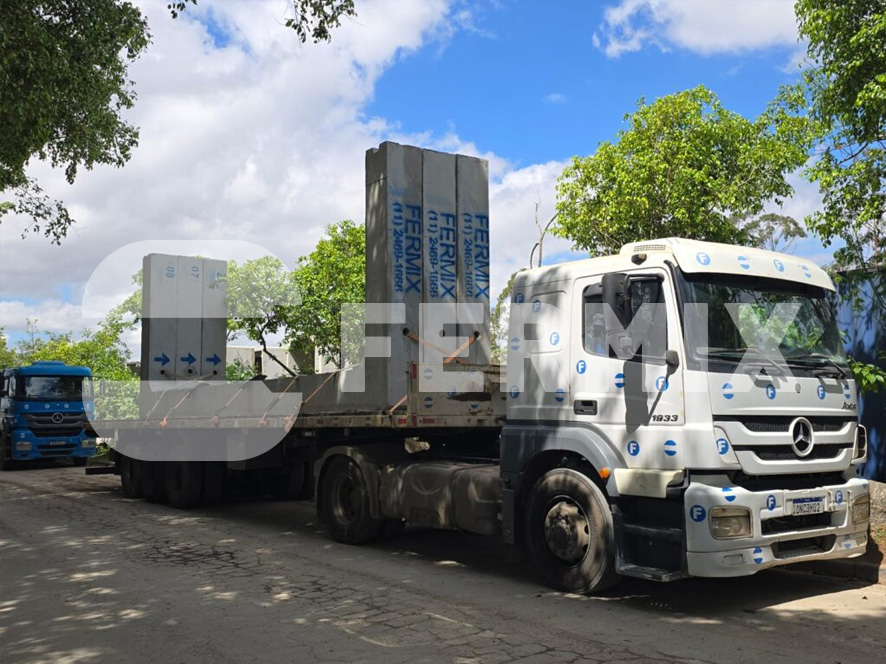

Transporte de módulos de aduelas bipartidas

Assentamento de aduelas bipartidas

Esta solução de aduelas bipartidas também é utilizada em situações onde existe a necessidade de envelopamento de tubulações, onde a parte inferior é assentada, as tubulações (sejam para qualquer uso) são instaladas e posteriormente se dá o fechamento da seção com o assentamento da parte superior.

Cuidados na fabricação e na execução da obra

As aduelas bipartidas só diferem das monolíticas pelo seccionamento da seção transversal, o que reflete em um esquema estrutural diferenciado, implicando em distribuição de esforços solicitantes diferente das peças monolíticas, onde no seccionamento da seção o momento fletor é sempre nulo, independente da envoltória de carregamento analisada.

Geralmente as rótulas são posicionadas no meio das paredes verticais e salientamos a necessidade de observar os deslocamentos da estrutura em cada seção de interesse, que normalmente apresentam valores maiores que as aduelas monolíticas.

O encaixe entre os módulos superior e inferior exige atenção especial, tanto no projeto estrutural quanto na execução da obra.

Deve-se ter cuidados especiais no projeto das rótulas, que devem receber armações projetadas e dispostas convenientemente, para garantir a integridade do encaixe das partes e evitar possíveis escorregamentos. No momento do assentamento, recomenda-se que seja utilizado graute em consistência adequada para preencher todo o espaço do encaixe entre elas, O solo da base também deve ser devidamente preparado, garantindo apoio uniforme das aduelas. Dependendo da carga e do tipo de solo, pode ser necessária uma camada de regularização ou base de concreto magro.
