As Galerias Celulares pré-fabricadas industrialmente, também conhecidas como “Aduelas”, apresentam um comportamento estrutural como elemento rígido, ou seja, tem capacidade de suportar às sobrecargas externas por sua própria capacidade resistente.

A depender da configuração do terreno e do espaço disponível para a execução da obra, os projetos de redes de drenagem, passagens de veículos, galerias técnicas ou reservatórios de retardo pluvial podem assumir configurações diferentes para instalação das aduelas.

As condições de assentamento mais comumente adotadas em projeto são:

Linha simples: uma única fileira de aduelas dispostas uma em sequência da outra, formando uma rede linear

Linha dupla: duas fileiras de aduelas dispostas lado a lado

Linha tripla: três fileiras de aduelas dispostas lado a lado

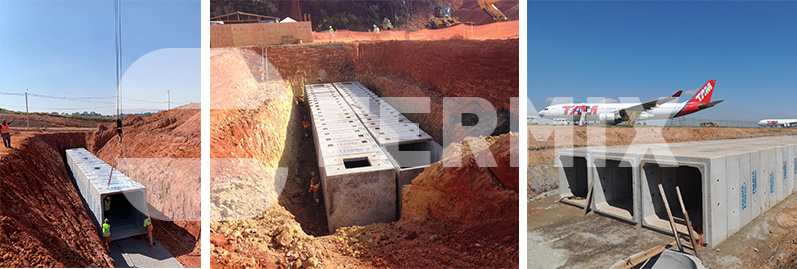

Abaixo são mostrados exemplos dos 3 tipos de assentamento mais comuns, da esquerda para direita: linha simples, linha dupla (foto do meio) e linha tripla.

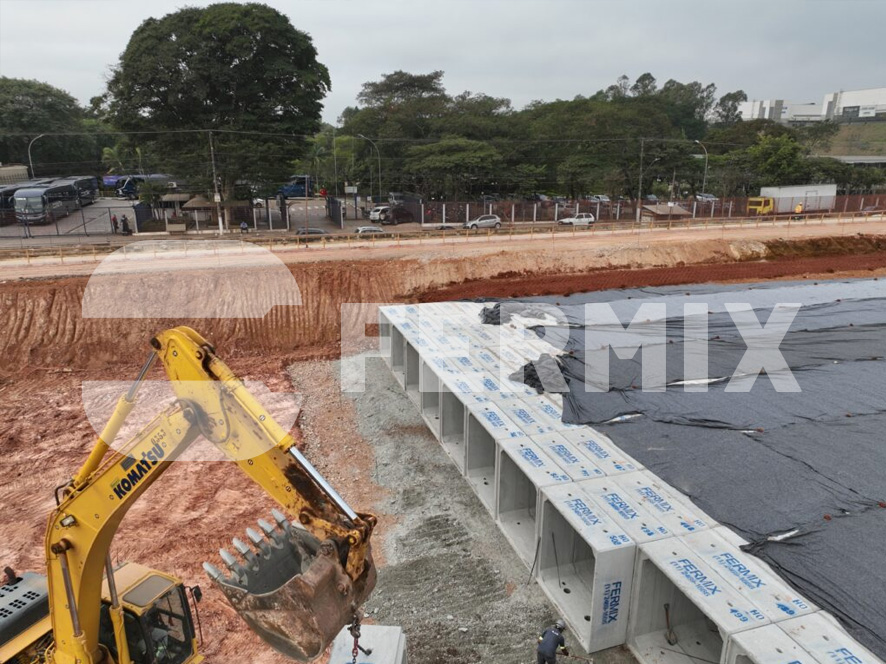

Em projetos que requerem grandes volumes de escoamento ou reservação de água, mais fileiras (ou linhas) de aduelas podem ser especificadas, fato esse que permite um aproveitamento mais eficiente do subsolo do terreno.

A quantidade de linhas que será especificada no projeto da instalação das aduelas, também conhecida como “condição de assentamento”, é um parâmetro importante que deve ser observado não só no momento do projeto hidráulico, mas também  no momento de seu dimensionamento estrutural, em função das diferentes distribuições de cargas possíveis.

Como a condição de assentamento interfere na fabricação de uma aduela?

Em termos de cálculo estrutural, existe uma diferença significativa na distribuição de esforços solicitantes (momento fletor, força cortante e força normal) dependendo da condição de assentamento das aduelas. Essa diferença impacta na quantidade de armadura de aço necessária para se adotar durante o processo de fabricação as aduelas.

Normalmente as peças em linha simples apresentam armaduras internas nas lajes superior e inferior maiores que nas linhas duplas e triplas e menores para as armaduras externas nos cantos.

Vale ressaltar também que as peças assentadas em linhas duplas e triplas apresentam deformações indicando um contato nos cantos superiores junto às mísulas e que em alguns casos esta força horizontal decorrente deste contato pode indicar necessidade de armaduras transversais (estribos) nas paredes verticais, para combater as tensões de cisalhamento naquela região.

Este fato explica com propriedade a necessidade de o comprador avisar ao projetista sobre qual será a condição de assentamento prevista para as aduelas, visto que esse é um parâmetro fundamental para o correto desenvolvimento de seu dimensionamento estrutural.

Como executar a obra com mais de uma linha de aduelas?

Para que as hipóteses adotadas no dimensionamento estrutural de uma rede de aduelas composta por duas ou mais linhas sejam respeitadas na obra, é de fundamental importância ressaltar a necessidade de afastar as linhas em 10 cm e preencher este espaço com concreto magro (Fck = 10 MPa). Esta simples medida vai assegurar o “confinamento” das aduelas, condição adotada no momento do seu dimensionamento estrutural.

Sabemos que a prática comum de obra dá preferência por simplesmente encostar as aduelas uma ao lado da outra, ao invés de proceder com o afastamento de 10 cm e com preenchimento com concreto magro. Mas só encostar as peças não garante o contato total de suas paredes verticais, devido a pequenos desnivelamentos de terreno ou da base, e por isso da separação em 10 cm e o preenchimento com concreto magro.
